業界初の、CC-Link IE Field対応のFPGA用IP
インテル®FPGA向けに開発され、CC-Link IE Fieldのインテリジェントデバイス局専用のCP220相当でサイクリックとトランジェント伝送に対応し、CC-Link IE Fieldの通信に特化する事でCPU負荷を最小限にしています。
CP220相当の機能を搭載
- 三菱電機製の専用通信LSI（CP220）相当の機能搭載
- インテリジェントデバイス局用途
- サイクリック伝送とトランジェント伝送をサポート
- RX/RY=それぞれ2048ビット、RWr/RWw=それぞれ1024ワード
- インテル®社のソフトコアCPU Nios®Ⅱを使用する事でCPU負荷を軽減
IPコア（ALT-CLIEFA-USOC）のリソース
- 低価格FPGA Cyclone®ⅤE対応
- ロジックエレメント：37,000LE
- 内部RAM：1,400,000ビット
- DSPブロック：4ブロック
- PLL ：4個

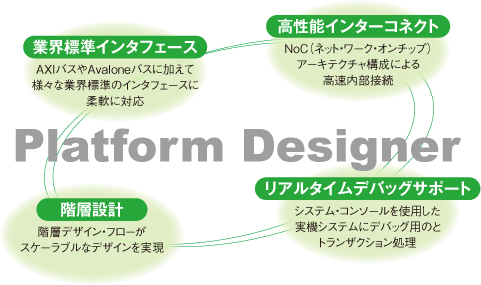

- インテル®社のシステム統合ツールPlatform Designerを通じて、Avalon®-MMに接続されたNios®Ⅱが制御
FPGAのメリットを活用
- 既存のFPGAデザインとCP220相当のIPコアを同一のFPGAに実装可能
- Quartus® Primeを使用した従来のFPGAの設計手法を通じて設計可能
- 外部セキュリティチップとしてCPLDを使用する事でIPコアを保護
開発環境

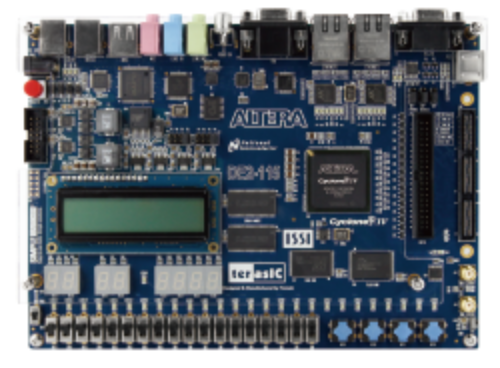

- 開発ボードとして、Industrial Network Kit（INK）を使用
（IPとは別途購入） - 暗号化IPデータ
- IPコアユーザーマニュアル
- ユーザーマニュアル
- サンプルデザイン
